2nm制程良率突破60%标志着半导体工艺迈入新阶段，短期内将推动高端芯片性能跃升，但量子计算时代不会因此提前到来，两者属于不同技术路径。
一、2nm良率突破60%的三大核心意义
技术成熟度验证
台积电2nm试产良率从2024年的60%提升至2026年的80%以上，三星同期达50%-60%，表明GAA晶体管（环绕栅极技术）量产障碍基本扫除。该技术解决3nm以下漏电失控问题，为1.4nm等更先进节点奠定基础。
性能与能效跃升
性能提升：2nm较3nm同功耗下性能提10%-15%，同性能下功耗降25%-30%。
场景革新：支持8K视频、端侧AI（算力达50TOPS），为AI手机、自动驾驶等提供算力支撑。
产业竞争格局重塑
台积电凭借超80%良率垄断苹果、英伟达等高端订单；

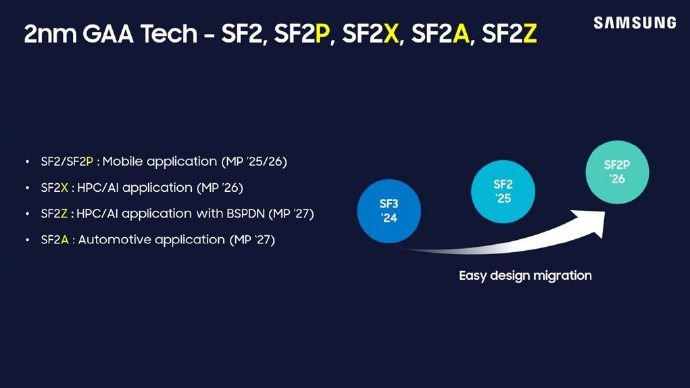

三星以50%-60%良率争夺特斯拉AI芯片、矿机芯片等次高端市场；
英特尔、日本Rapidus等玩家加速布局，但技术差距显著。
二、2nm量产的现实挑战与市场影响
成本高企限制普及
2nm晶圆单价超3万美元（3nm的1.5倍），导致iPhone芯片成本从50美元飙至85美元，仅苹果等巨头可承担初期产能。安卓厂商被迫采用“双轨策略”：旗舰机用2nm，中端机沿用3nm。
性能边际效应显现
晶体管密度增幅放缓（2nm较3nm仅提15%-20%），用户日常体验提升不足5%，反促Chiplet（芯粒）等封装技术崛起，通过异构集成降本增效。
地缘政治加剧供应链风险
美国设备禁令使中国大陆受限于7nm瓶颈，中芯国际聚焦14/28nm成熟制程（良率90%），台积电南京厂扩产加剧成熟制程竞争。
三、量子计算不会因2nm突破而提前到来的三大原因
技术路径本质不同
量子计算依赖量子比特相干性、纠错能力，与半导体工艺缩微的物理原理无关。2nm仍属经典计算机范畴，解决功耗与集成度问题，而非量子态操控。
发展阶段未达实用门槛
中美虽实现“量子优越性”（祖冲之二号超算力千万倍，谷歌Willow芯片5分钟完成超算10²⁵年任务），但仅能处理特定算法，通用量子计算机需数十年；
量子芯片当前停留在实验室阶段，IBM、谷歌等未公布商用时间表。
产业生态并行发展
量子计算需专用材料（如超导、离子阱）、算法及配套软件，与硅基芯片产业链无交叉。台积电/三星的2nm产线无法直接用于量子芯片制造。
四、未来趋势：经典与量子计算的协同演进
短期互补共存
2nm芯片支撑AI训练、边缘计算等现实需求；量子计算在密码学、药物研发等垂直领域探索应用。
长期技术融合
当硅基芯片逼近原子极限（1nm以下），量子隧穿效应或推动新材料（碳纳米管、二维材料）研发；
“量子经典混合计算”可能成为过渡形态，如使用经典芯片处理量子指令。
结论：2nm良率突破是半导体工艺的重要里程碑，但本质是经典计算的延续，不会加速量子计算实用化。两者将长期并行，未来技术交汇点在于新材料与架构创新，而非制程缩微本身。 (以上内容均由AI生成)
