背面供电技术（BSPDN）对AI芯片的降耗效果真实存在，但实际落地效果需结合芯片设计、配套散热及能源系统综合评估，资本市场对其长期价值存在合理预期，但也需警惕短期概念炒作风险。
一、技术原理与核心价值：降耗逻辑成立，实测数据支撑
物理层优化直接降低能耗
背面供电技术（如英特尔的PowerVia、台积电的Super PowerRail）通过将供电线路从晶体管正面转移至背面，显著缩短电流路径、减少信号干扰和电阻损耗：
电压稳定性提升：英特尔实测显示平台电压降低30%，台积电A16节点在相同性能下功耗降低15%~20%；
晶体管密度增加：供电网络让出正面空间，标准单元利用率提升5%~10%，间接提升能效比。
能效增益的实测依据

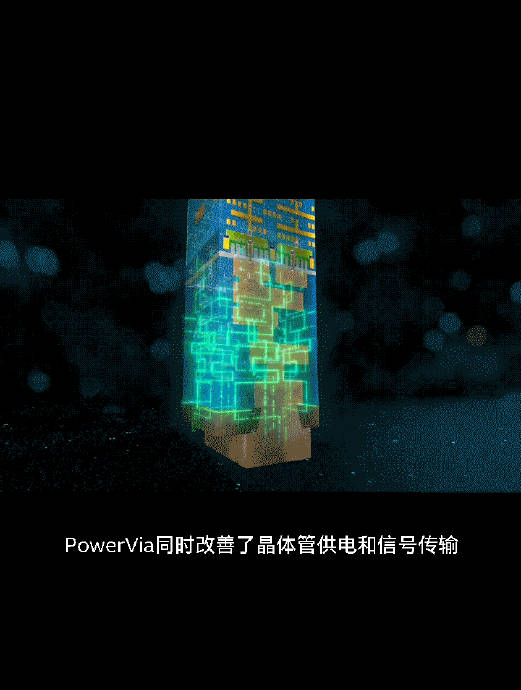

英特尔在20A/18A制程中应用PowerVia后，芯片频率增益达6%，同时优化散热结构（晶体管夹层设计）；
台积电的Super PowerRail直接连接源极和汲极，相同电压下运算速度比N2P制程快8%~10%。
二、落地挑战与降耗效果边界：20%需严苛条件支撑
技术复杂度制约量产
制造工艺难度高：需纳米级硅穿孔（nTSV）、晶圆减薄和双面键合，台积电承认其方案“生产复杂且昂贵”；
散热配套强制要求：背面供电导致热量集中，必须搭配液冷（如双面冷板设计），否则可能抵消降耗收益。
20%降耗需系统级配合
单靠背面供电难以达成20%降耗，需结合：
高压直流供电架构（如英伟达推动的800V HVDC），减少交直流转换损耗；
第三代半导体材料（碳化硅/氮化镓），提升电源转换效率至99%以上。
三、资本市场逻辑：技术趋势真实，但概念炒作需警惕
产业趋势明确，巨头押注
英特尔、台积电、三星均将BSPDN纳入2nm以下制程路线图，2025-2027年量产；
英伟达在800V数据中心白皮书中明确将背面供电视为高功率AI芯片的支撑技术。
短期风险提示
业绩兑现周期长：SST（固态变压器）等配套技术预计2027年放量，企业盈利难短期爆发；
成本传导瓶颈：台积电已因BSPDN成本上涨对3/5nm芯片提价5%~10%，可能削弱终端性价比。
四、结论：非噱头但非万能，需全局能效优化
背面供电是解决AI芯片供电瓶颈的关键创新，其降耗能力在实验室和巨头路线图中得到验证，但实际应用中：
- 单点技术难实现20%降耗，需与液冷、高压直流、SiC/GaN材料协同；
- 电力仍是AI终极瓶颈，绿电（如中国“东数西算”工程）、核能（钍基熔盐堆）等基础能源升级更关键。
💎 理性看待：技术突破真实，但资本市场需甄别具备量产能力（如英特尔20A进展）和配套技术布局（如液冷厂商）的企业，避免纯概念标的。
